По данным отраслевых исследований (API, SPE, NACE, DNV GL): 55 % отказов НКТ и 86 % отказов обсадных колонн происходят именно в резьбовом соединении. Именно здесь покрытие обрывается, а оголённая сталь становится очагом коррозии и разрушения. Традиционные решения закрывают проблему лишь частично, оставляя целый ряд недостатков:
Неравномерность покрытия
Эпоксидное покрытие на вершинах резьбы тоньше, во впадинах — толще. При свинчивании возникают локальные перегрузки и сколы.
Микротрещины при свинчивании
Напряжения распределены неравномерно. Появляются микротрещины, куда проникает коррозионная среда.
Быстрое разрушение покрытия
После 3–6 циклов свинчивания покрытие разрушается. Оголённая сталь становится очагом интенсивной коррозии.
Слабая защита J-зоны
Самое уязвимое место — торец трубы. Покрытие разрушается и обрывается, оставляя металл оголённым без защиты.
Выдавливание межниппельных уплотнений (вставок)
При высоких нагрузках и при свинчивании эластомерные вставки выдавливаются и смещаются, снижая эффективность герметичности соединения.
Нет контроля момента затяжки
Отсутствует механизм, который помогал бы контролировать глубину свинчивания и предотвращать перетяг.
Решение
Модифицированное муфтовое соединение M2®

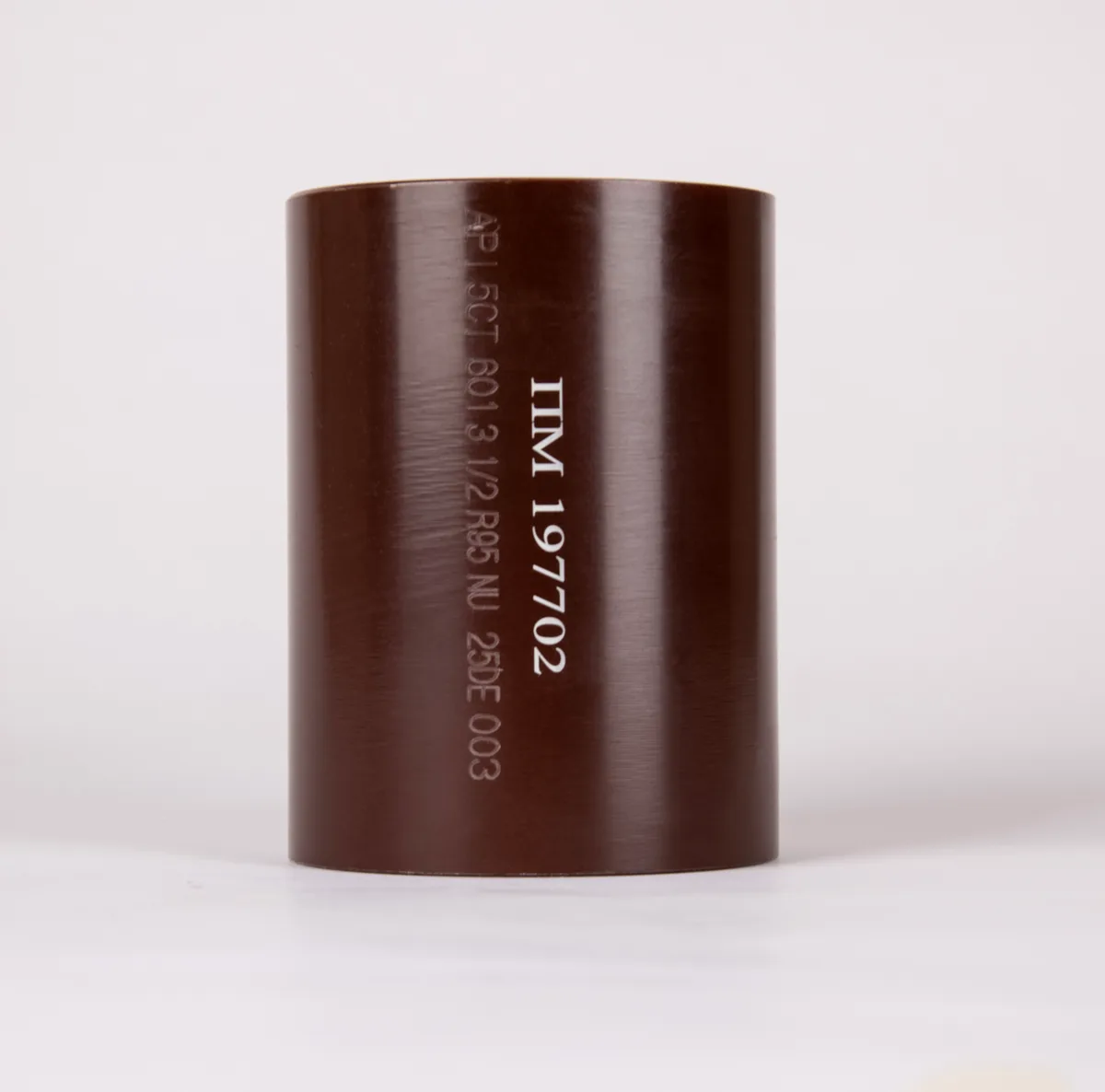

Модифицированное муфтовое соединение M2® представляет собой стандартное муфтовое соединение API / ГОСТ с 8- или 10-витковой резьбой, в средней части муфты которого установлено полимерное кольцо специальной конической формы. Кольцо изготавливается из износостойких материалов (специальные инженерные пластики) и работает как упругий барьер.

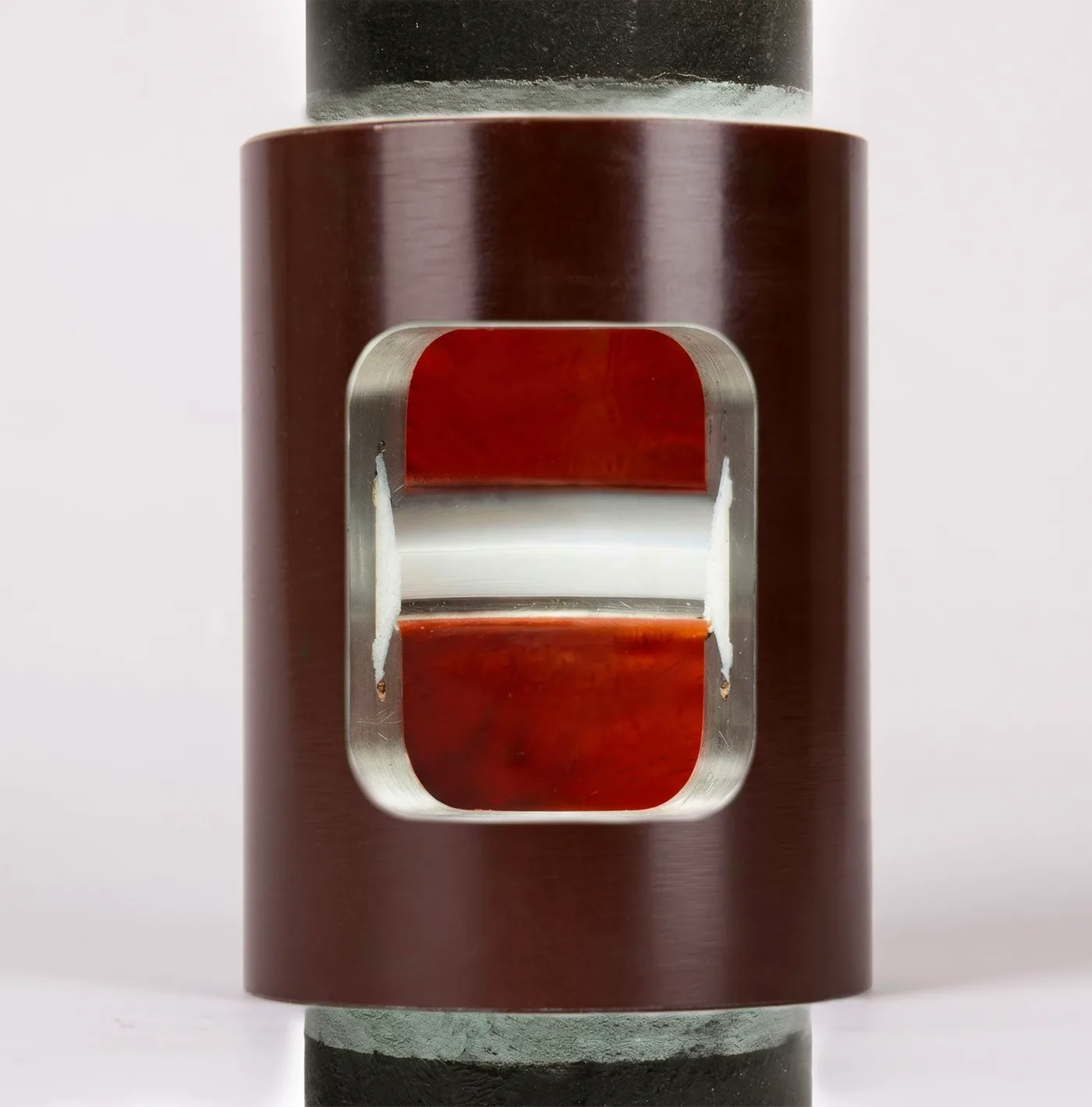

При свинчивании первые витки резьбы трубы врезаются в полимерное кольцо, герметизируя соединение и полностью перекрывая J-зону.

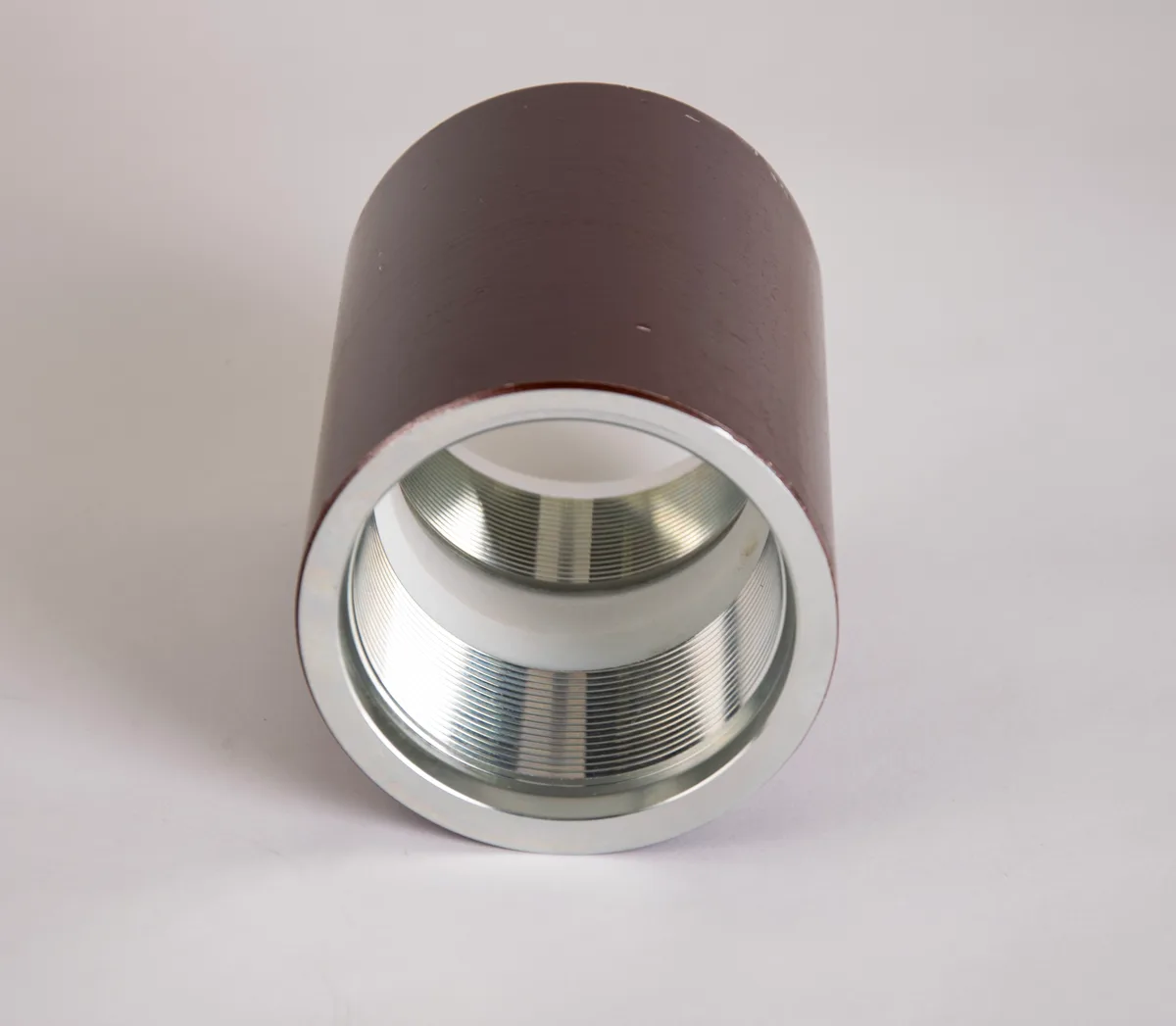

Асимметричное полимерное кольцо
Специальная геометрия кольца компенсирует допуски резьбы — отклонения по ГОСТ и API.
Защита J-зоны
Физически перекрывает торец трубы, где обычно обрывается заводское покрытие. Создаёт надёжный барьер.
Контролируемая деформация
Кольцо деформируется в пределах 15–18 % — в зоне упругости полимера. Заполняет все микрозазоры в резьбе.
Демпфирование нагрузок
Сглаживает зазоры, возникающие при растяжении колонны и циклических нагрузках.
Многократное свинчивание
Гарантировано 8–10+ циклов без потери герметичности. Идеально для ремонтного фонда.
Контроль момента затяжки
При достижении оптимальной деформации кольцо создаёт возрастающее сопротивление — помогает избежать перетяга.
Принцип работы
Как работает модифицированное муфтовое соединение M2®
Заполнение зазоров
При свинчивании резьба трубы врезается в полимерное кольцо. Кольцо пластично деформируется, равномерно распределяет нагрузку, заполняя все микрозазоры между резьбами.
Контролируемая деформация
Деформация (в пределах 15–18 %) позволяет кольцу работать как упругий демпфер, а не как жёсткий упор. Это сохраняет герметичность даже при циклических нагрузках и вибрациях.
Компенсация допусков
Асимметричная форма кольца и его пластичность нивелируют отклонения резьбы по ГОСТ / API, создавая лабиринтное уплотнение по всей длине соединения.
Защита J-зоны
Кольцо физически перекрывает торец трубы, предотвращая контакт агрессивной среды с металлом. Именно здесь стандартные покрытия обрываются, а M2® создаёт надёжный барьер.
Демпфирование динамических нагрузок
Полимер компенсирует микроперемещения при растяжении колонны, ударах штанг (в скважинах с ШГН) и вибрациях, предотвращая усталостные разрушения и сохраняя герметичность.
Естественный контроль момента затяжки
По мере деформации кольца сопротивление свинчиванию плавно нарастает. Это служит естественным индикатором правильного момента, исключая перетяг или недотяг.
Технические характеристики
Характеристики соединения M2®
Материал уплотнения
PTFE / СВМП / ПЭЭК (по условиям среды)
Количество свинчиваний
8–10+ циклов без потери герметичности
Рабочая температура
от −200 °C до +260 °C (кратковременно до +300 °C)
Максимальное давление
до 10 000–15 000 psi
Совместимые размеры НКТ
2⅜", 2⅞", 3½", 4½" (API 5CT)
Тип резьбы
API 8rd EUE / BTC и аналоги, 8–10-витковая резьба ГОСТ
Контролируемая деформация кольца
15–18 % (в пределах упругости полимера)
Защита J-зоны
Полное перекрытие торца трубы
Применимость
НКТ с высаженными концами, включая трубы с внутренним покрытием и лайнерами
Преимущества
Ключевые преимущества соединения M2® для нефтегазодобывающих компаний
Полная защита J-зоны
Единственное решение, которое физически перекрывает торец трубы, исключая коррозию в самом уязвимом месте.
8–10+ циклов свинчивания
В 2–3 раза больше циклов, чем у стандартных муфт с покрытием. Идеально подходит для ремонтного фонда и частых СПО.
Компенсация допусков
Асимметричная форма кольца и пластичность полимера нивелируют допуски резьбы по API и ГОСТ.
Демпфирование нагрузок
Снижает риск усталостного разрушения при вибрации и циклических нагрузках.
Контроль момента затяжки
Естественный контроль момента затяжки помогает избежать перетяга или недотяга.
Снижение OPEX
Увеличение межремонтного периода и сокращение числа аварийных ремонтов. Снижение затрат на замену НКТ и простои скважин за счёт высокой химической стойкости к CO₂, H₂S и минерализованным средам.
Простота внедрения
Устанавливается как обычная муфта API и ГОСТ, без изменения технологий и оборудования.
Сравнение
M2® против стандартных решений
Параметр
Стандартная муфта
Муфта M2®
Многократное свинчивание
3–6 циклов
8–10+ циклов
Защита J-зоны
Слабая — сколы и разрушение покрытия
Полная — кольцо перекрывает торец
Компенсация допусков резьбы
Низкая
Высокая — асимметричное кольцо
Заполнение зазоров при нагрузках
Отсутствует
Эффективное — демпфирование
Контроль момента затяжки
Отсутствует
Естественная обратная связь
Работа в агрессивных средах
Ограниченная
Высокая устойчивость
Материалы кольца
Индивидуальный подбор материала уплотнительного кольца
Материал уплотнительного кольца M2® подбирается индивидуально под температуру, давление и химический состав среды конкретной скважины. Мы предлагаем три варианта инженерных пластиков, каждый из которых оптимален для определённых условий.
СВМП
до +90 °C
Сверхвысокомолекулярный полиэтилен
Конструкционный термопласт для экстремальных механических нагрузок. Отличается самосмазывающимися свойствами и минимальным влагопоглощением.
высокая стойкость к агрессивным химическим средам
в 15 раз выше износостойкость по сравнению с углеродистой сталью
высокая ударная вязкость и прочность
низкий коэффициент трения
Рекомендуется:для скважин с абразивными средами и частыми циклами свинчивания
PTFE
до +260 °C
Политетрафторэтилен
Фторопласт с исключительной химической стойкостью, включая устойчивость к окисляющим кислотам. Базовый материал соединения M2®.
превосходная химическая стойкость к большинству агрессивных сред
высокая термическая стабильность
огнестойкий, самозатухающий
устойчив к образованию трещин под напряжением
Рекомендуется:для большинства скважин с высокими температурами и агрессивными средами (CO₂, H₂S, высокая минерализация)
ПЭЭК
до +260 °C
Полиэфирэфиркетон (PEEK)
Технологический термопласт для особо тяжёлых условий — газовых скважин с высокими перепадами давления и температур.
работает при повышенных забойных давлениях (до 15 000 psi)
сохраняет упругость при высоких температурах
не требует шаблонирования труб
совместим с трубами, имеющими внутреннее покрытие
Рекомендуется:для газовых скважин с быстрым стравливанием газа, а также для скважин с агрессивными средами при высоких температурах
Важно.Точный подбор материала выполняется на основе данных о скважине — температуры, давления, содержания CO₂ и H₂S, наличия абразивных частиц. Обратитесь к нашим специалистам для расчёта оптимального варианта.
Газовые скважины

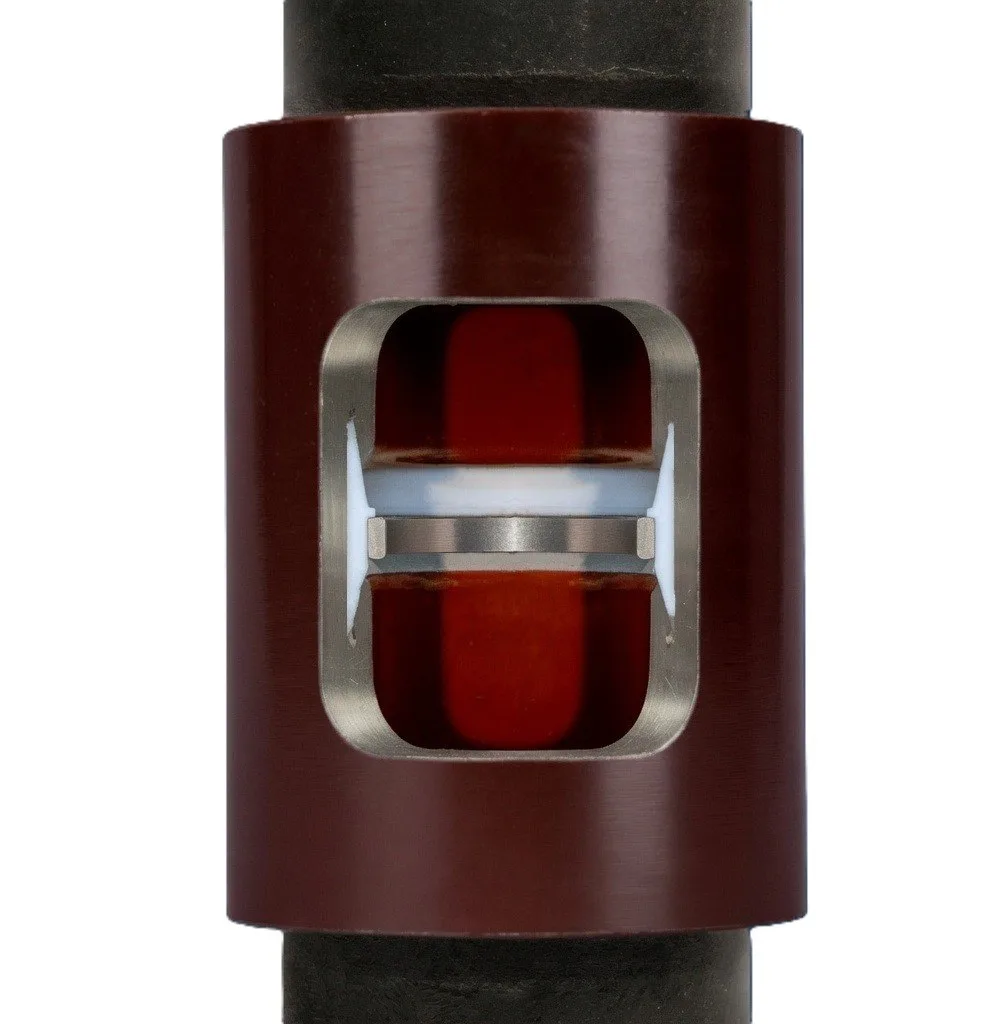

Специальная версия M2® для газовых скважин
Для газовых скважин с высокими температурами, частыми и быстрыми стравливаниями газа соединение M2® комплектуется дополнительным металлическим кольцом в узле уплотнения.
Зачем это нужно:
Защита от экструзии
Металлическое кольцо работает как термостойкий упор, предотвращая выдавливание полимерного уплотнения при резких перепадах давления (газодинамических нагрузках).
Сохранение герметичности
Кольцо компенсирует циклические нагрузки, характерные для газовых скважин, и сохраняет уплотнение даже при многократных стравливаниях.
Двойной барьер
Металлическое кольцо работает в паре с основным полимерным уплотнением, создавая надёжную двухступенчатую защиту соединения.
Области применения
Области применения модифицированного муфтового соединения M2®
Ремонтный фонд и ТКРС
До 8–10+ циклов свинчивания без потери герметичности — в 2–3 раза больше, чем у стандартных муфт. Позволяет проводить больше ремонтов без замены колонны НКТ, экономя на закупке новых труб.
Осложнённый фонд скважин
Высокая обводнённость, наличие CO₂ и H₂S. Полимерное кольцо M2® устойчиво к агрессивным средам и полностью перекрывает J-зону, предотвращая коррозию в самом уязвимом месте соединения.
Зрелые месторождения с частыми ремонтами
Интенсивная эксплуатация требует частых СПО. M2® выдерживает в 2–3 раза больше циклов свинчивания, чем стандартные муфты, что снижает затраты на замену труб и сокращает простои.
Нагнетательные скважины
Защита от коррозии при закачке подтоварной воды, CO₂ и других агрессивных агентов. M2® сохраняет герметичность даже при высоких давлениях закачки, предотвращая утечки и разрушение резьбы.
Скважины с высокой стоимостью простоя
Внеплановый ремонт на таких объектах обходится особенно дорого. M2® минимизирует риски отказов соединений, увеличивая межремонтный период и сокращая количество аварийных СПО.
Объекты, где важен баланс цены и качества
Если премиальные резьбовые соединения экономически неоправданны, а стандартные API-муфты с покрытием недостаточно надёжны — M2® предлагает оптимальное решение: цена ниже премиум-аналогов, а ресурс выше стандартных муфт в 2–3 раза.
Опыт применения
Опыт применения M2® на месторождениях
Работоспособность соединения M2® подтверждена эксплуатацией на реальных объектах в агрессивных средах.
Karasu Operating Company

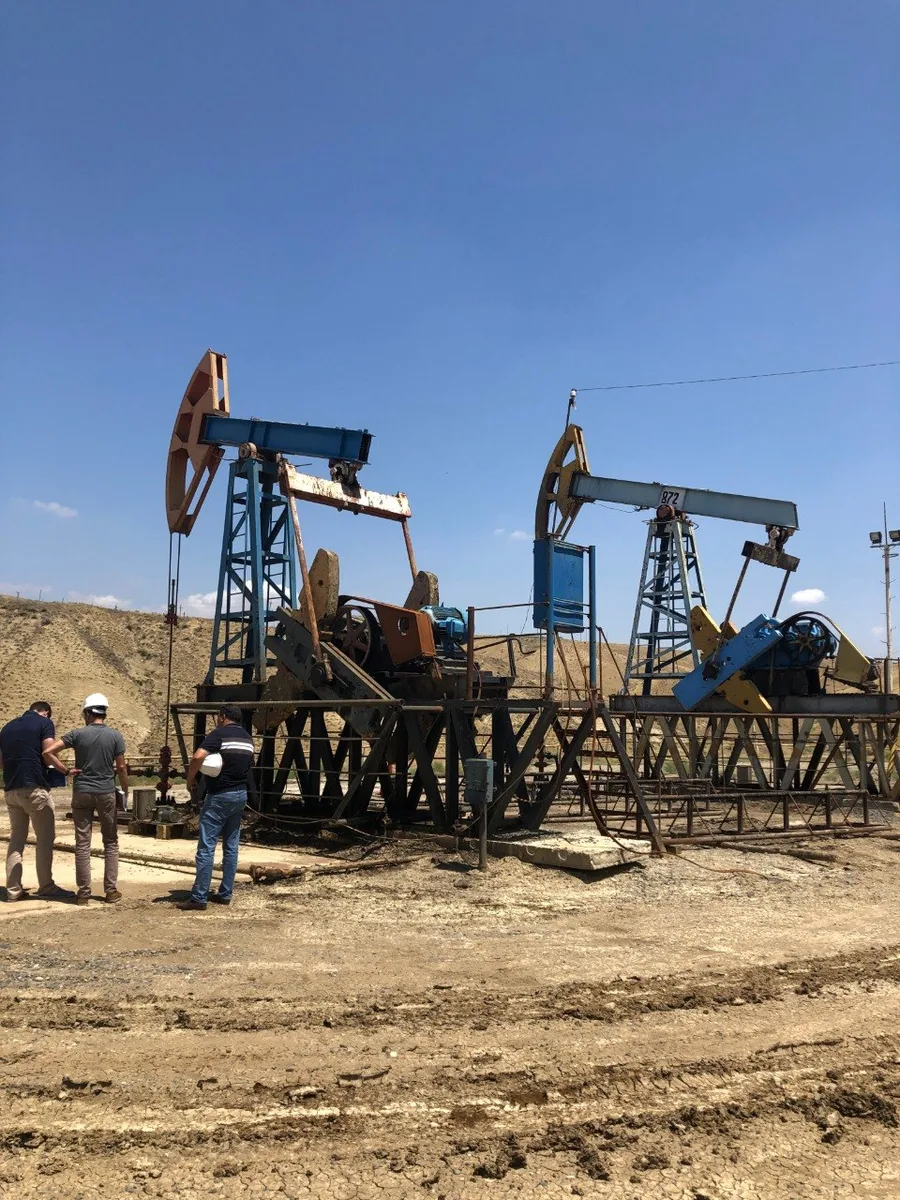

Месторождение «Мишовдаг», Азербайджан
поставка — октябрь 2019 года
Материал кольца: сверхвысокомолекулярный полиэтилен (СВМП)
Подтверждённый эффект: увеличение ресурса муфтовых соединений более чем в 35 раз по сравнению со стандартными API-муфтами при эксплуатации скважин, оборудованных ШГН и ЭЦН. Сохранение герметичности соединения и эффективная защита J-зоны в условиях воздействия агрессивных сред.
Азнефть / SOCAR
Месторождение «Биби-Эйбат», Азербайджан
поставка — февраль 2017 года
Материал кольца: политетрафторэтилен (PTFE)
Подтверждённый эффект: увеличение ресурса муфтовых соединений более чем в 20 раз по сравнению со стандартными API-муфтами при эксплуатации скважин, оборудованных ШГН и ЭЦН. Подтверждена работоспособность соединения M2® в условиях экстремальных химических нагрузок, включая высокое содержание CO₂ и H₂S, а также высокую минерализацию пластовых вод. За весь период эксплуатации не зафиксировано ни одного коррозионного отказа в J-зоне.
РН-Ванкор (Роснефть)

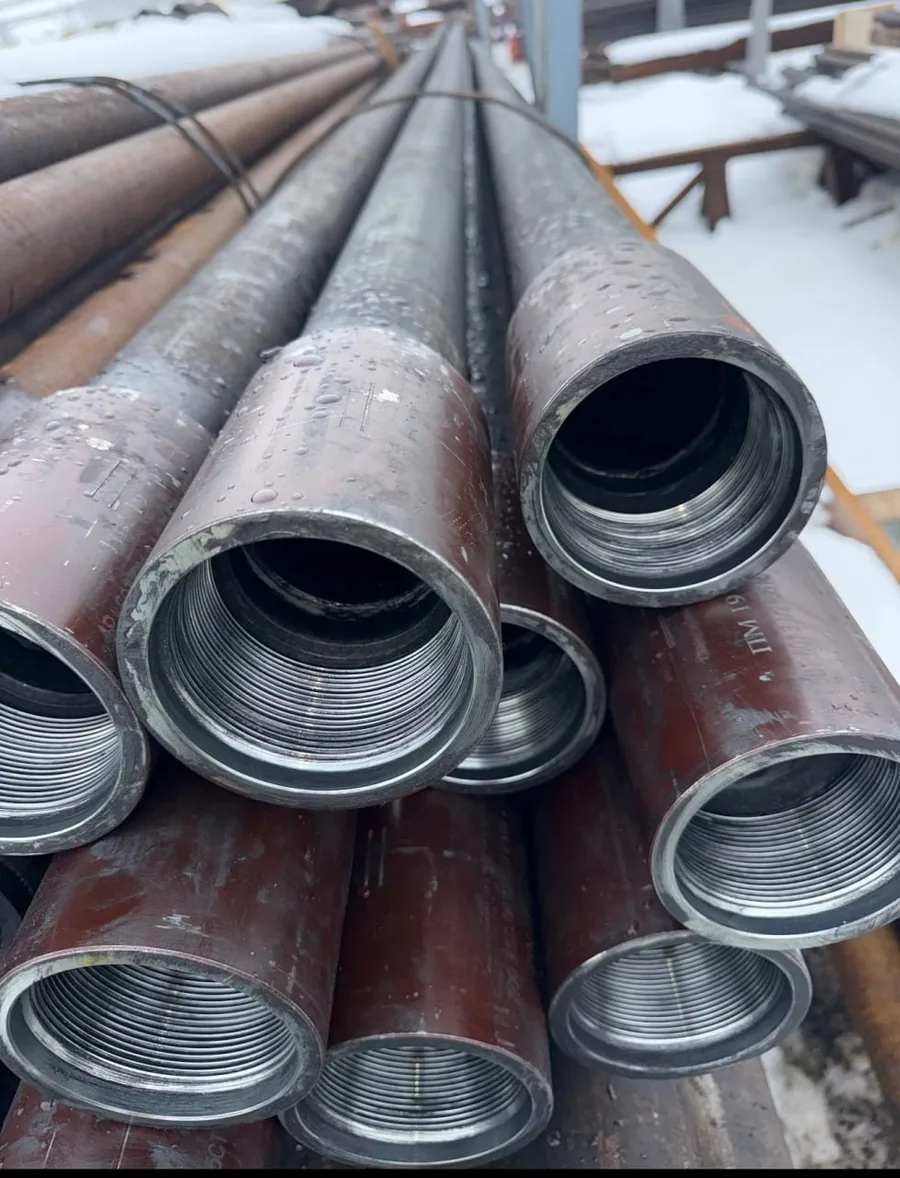

Ванкорское месторождение, Россия
опытно-промышленные испытания (ОПИ)
Материал кольца: политетрафторэтилен (PTFE)
Соединения M2® спущены в скважину. Результаты будут подведены после подъёма колонны НКТ. Первые промежуточные данные подтверждают эффективность решения.
Более чем за 10 лет эксплуатации на реальных объектах в Азербайджане соединения M2® подтвердили свою эффективность в условиях агрессивных сред, обеспечив увеличение ресурса муфтовых соединений в 20 и более раз по сравнению со стандартными API-муфтами.
Следующее поколение
M2® Smart Connect
В разработке
В настоящее время мы завершаем разработку модифицированного муфтового соединения нового поколения M2® Smart Connect — дальнейшего развития технологии M2®, объединяющего усиленное уплотнение и цифровую идентификацию.
Сегодня большинство ВИНК управляют парком НКТ без индивидуальной истории каждой трубы и резьбового соединения. Стандартные покрытия, межниппельные вставки и отдельные RFID-бирки решают проблему лишь частично: метки слетают, покрытия разрушаются, а цифрового паспорта жизненного цикла соединения попросту нет.
M2® Smart Connect — это комбинированное решение, объединяющее четыре ключевых элемента:
Усиленная механическая и коррозионная защита
Комбинированное кольцо CRA + PTFE полностью перекрывает J-зону и защищает резьбу в агрессивных средах.
Интегрированная RFID-метка
Встроена внутрь муфты без сверления тела трубы, не нарушая целостности НКТ.
Цифровой паспорт
Каждая муфта получает уникальный ID с полной историей: дата выпуска, материал, количество свинчиваний, среда эксплуатации, ремонты.
Автоматический сбор данных
На всех этапах: завод → склад → спуск → подъём → ремонт → повторное использование.
Что даёт M2® Smart Connect вашей компании:
Индивидуальный учёт и прослеживаемость
История не всей партии, а конкретного соединения «муфта + труба».
Данные для ИИ и предиктивной аналитики
Чистые структурированные данные для прогнозирования отказов и создания цифровых двойников.
Снижение аварийности и OPEX
Возможность выводить соединение из эксплуатации до аварии, а не после.
Цифровой паспорт соединения
Готовность к отраслевым требованиям 2027–28 годов.
Оптимизация закупок и управления фондом НКТ
Решения на основе реальной наработки (статистики), а не усреднённых показателей.
Сообщите параметры эксплуатации скважины — температуру, давление, состав среды и особенности работы колонны. Мы подберём оптимальный материал уплотнительного кольца, подготовим технические рекомендации и индивидуальное коммерческое предложение.
